FPGA W5500 Initialization

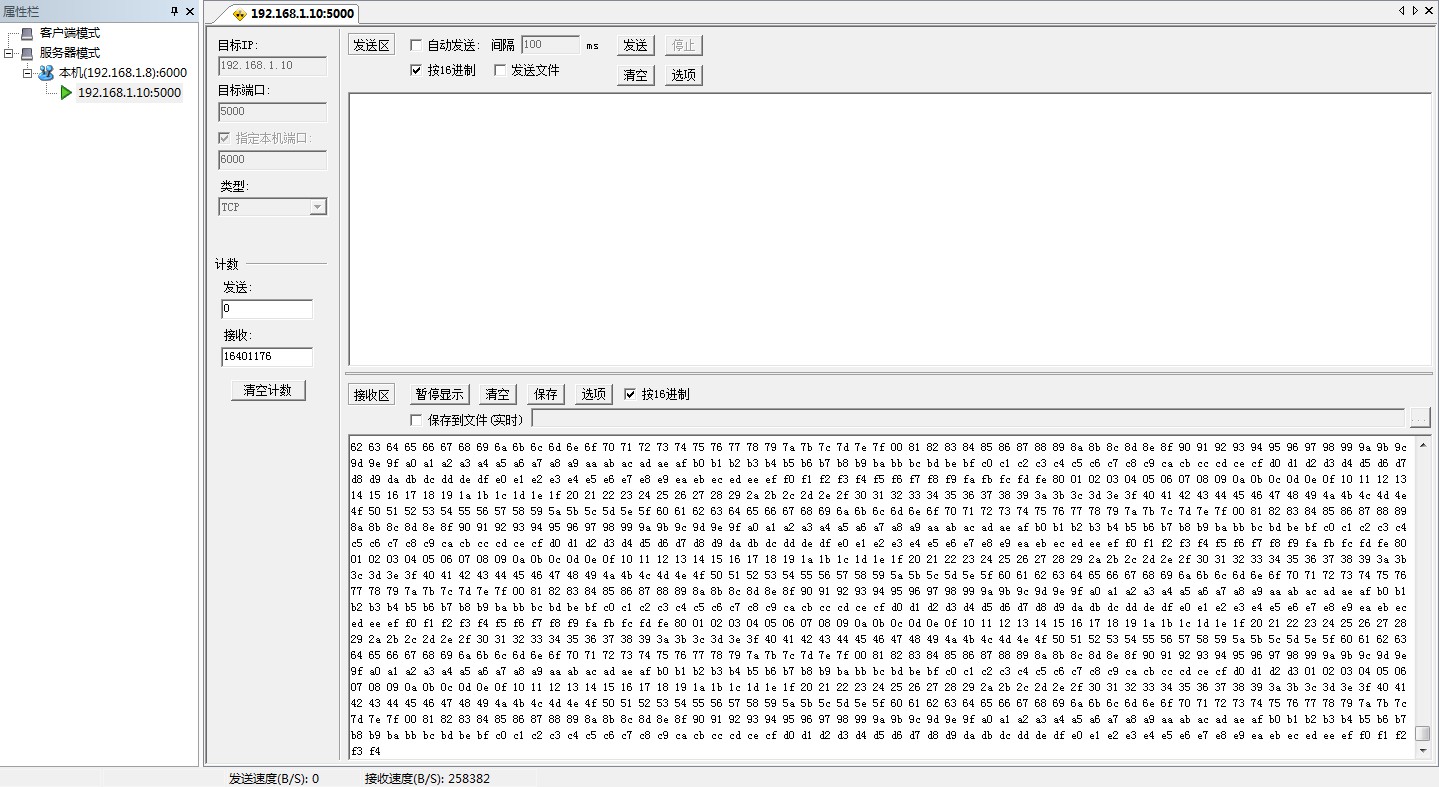

在项目中需要对多通道数据进行高速采集，为将数据上传到PC，这里用内部已硬件集成的W5500实现TCP协议，主要参考了泥人stm32程序，在工程中，w5500作为客户端，速度能达到3Mbit，将fpga配置流程图和遇到一些问题做个总结。

因是用FPGA实现，所以各个程序模块都需要自己设计，对整个流程需要把握十分精准，特分享整个配置过程

遇到问题：

1.实现ping通,只需要配置好默认网关，ip（和电脑静态ip前三位一致），子网掩码（首个需要为偶数），mac即可；

2.Sn_Rx_RSR寄存器显示接受缓存中的数据个数，Sn_TX_FSR显示发送缓存空间空闲大小；

3.在做Sn_Tx_Wr和Sn_Rx_Wr要留意真实地址和更新地址间差别；

4.Sn_Rx_RSR显示接收到数据个数，Sn_Tx_Fsr显示发送缓存空间的大小

5.拔掉网线重连，要用Sn_KPALVTR这个寄存器，设置为0x02即可

若对您有所帮助，请您点个赞

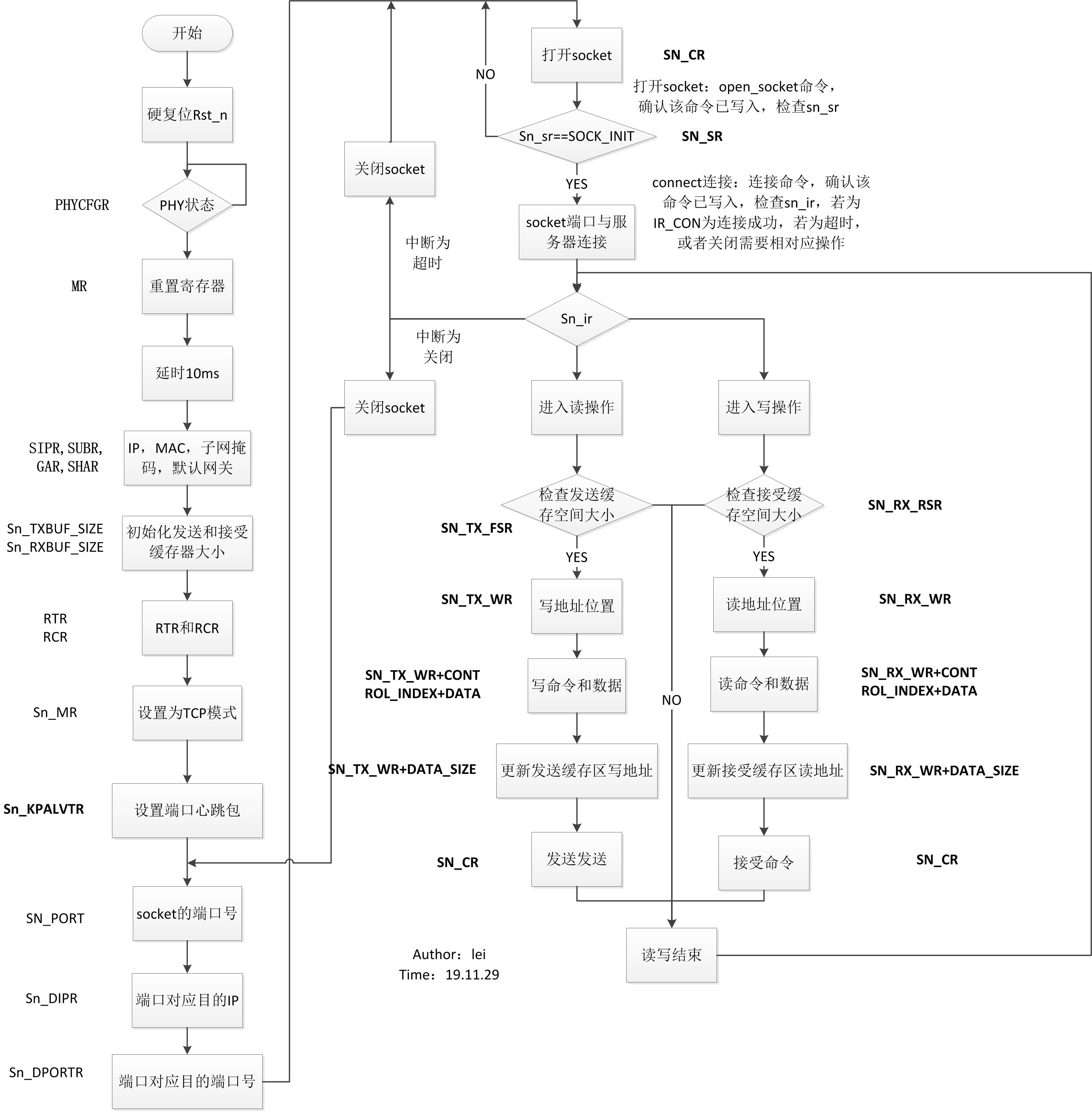

寄存器配置过程如下：
